xDSL : Affaiblissement théorique et atténuations mesurées

xDSL : Affaiblissement théorique et atténuations mesurées

Lorsque l'on parle de technologie xDSL, on est sur du cuivre, il y a donc une notion importante d'affaiblissement du signal (du débit)

Quels sont les paramètres pris en compte ?

Paramètres primaires :

-         Résistance
-         Capacité
-          Conductance
-          inductance linéiques

Fréquence de 300 kHz, soit 15,0 dB/km pour une paire torsadée de 4/10 de mm.

Pour 2 km : 2,0 km * 15,0 dB/km = 30,0 dB

Diamètre du fil (mm)

ab (dB/km) à 440 Hz

ah (dB/km) à 300 kHz

k = ah/ab

0,4

1,19

15,0

12,56

0,5

0,96

12,4

12,86

0,6

0,77

10,3

13,36

0,8

0,60

7,9

13,14


Limite ADSL : 65 dB
Limite Re-ADSL 2 (Reach Extended ADSL2) : 78dB.


Débit théorique en fonction de l'atténuation :

Atténuation

Débit ADSL2+

Débit ADSL

3,342 dB

25,599 Mb/s

8,192 Mb/s

4,995 dB

25,591 Mb/s

8,192 Mb/s

5,115 dB

25,590 Mb/s

8,192 Mb/s

7,44 dB

25,535 Mb/s

8,190 Mb/s

8,94 dB

25,440 Mb/s

8,186 Mb/s

9,66 dB

25,367 Mb/s

8,183 Mb/s

10,66 dB

25,228 Mb/s

8,178 Mb/s

11,28 dB

25,117 Mb/s

8,173 Mb/s

12,03 dB

24,953 Mb/s

8,166 Mb/s

13,29 dB

24,601 Mb/s

8,150 Mb/s

14,04 dB

24,345 Mb/s

8,137 Mb/s

15,07 dB

23,939 Mb/s

8,114 Mb/s

16,08 dB

23,484 Mb/s

8,085 Mb/s

17,01 dB

23,020 Mb/s

8,051 Mb/s

18,22 dB

22,362 Mb/s

7,996 Mb/s

19,91 dB

21,362 Mb/s

7,895 Mb/s

20,76 dB

20,832 Mb/s

7,833 Mb/s

21,15 dB

20,583 Mb/s

7,801 Mb/s

22,59 dB

19,644 Mb/s

7,668 Mb/s

23,19 dB

19,243 Mb/s

7,604 Mb/s

24,48 dB

18,370 Mb/s

7,453 Mb/s

25,17 dB

17,896 Mb/s

7,363 Mb/s

27,06 dB

16,584 Mb/s

7,087 Mb/s

28,32 dB

15,700 Mb/s

6,880 Mb/s

30,20 dB

14,374 Mb/s

6,541 Mb/s

31,47 dB

13,477 Mb/s

6,294 Mb/s

32,78 dB

12,553 Mb/s

6,025 Mb/s

33,269 dB

12,209 Mb/s

5,922 Mb/s

34,125 dB

11,609 Mb/s

5,738 Mb/s

35,31 dB

10,785 Mb/s

5,477 Mb/s

36,75 dB

9,796 Mb/s

5,152 Mb/s

37,06 dB

9,585 Mb/s

5,081 Mb/s

38,91 dB

8,351 Mb/s

4,652 Mb/s

39,23 dB

8,142 Mb/s

4,577 Mb/s

40,20 dB

7,519 Mb/s

4,349 Mb/s

42,96 dB

5,849 Mb/s

3,702 Mb/s

43,09 dB

5,775 Mb/s

3,672 Mb/s

44,04 dB

5,247 Mb/s

3,452 Mb/s

45,7 dB

4,390 Mb/s

3,074 Mb/s

46,13 dB

4,182 Mb/s

2,978 Mb/s

47,39 dB

3,611 Mb/s

2,702 Mb/s

48,13 dB

3,301 Mb/s

2,545 Mb/s

49,965 dB

2,619 Mb/s

2,171 Mb/s

50,01 dB

2,604 Mb/s

2,163 Mb/s

51,39 dB

2,171 Mb/s

1,901 Mb/s

52,48 dB

1,873 Mb/s

1,708 Mb/s

53,85 dB

1,551 Mb/s

1,483 Mb/s

54,48 dB

1,421 Mb/s

1,386 Mb/s

55,5 dB

1,232 Mb/s

1,239 Mb/s

60,3 dB

0,627 Mb/s

0,700 Mb/s

62,85 dB

0,440 Mb/s

0,507 Mb/s

64,85 dB

0,391 Mb/s

0,334 Mb/s

65,19 dB

0,320 Mb/s

0,375 Mb/s

ADSL : Affaiblissement théorique et atténuations mesurées

Atténuation

diamètre 0,4mm

diamètre 0,5mm

diamètre 0,6mm

diamètre 0,8mm

0 dB

0 m

0 m

0 m

0 m

1 dB

67 m

81 m

97 m

127 m

2 dB

133 m

161 m

194 m

253 m

3 dB

200 m

242 m

291 m

380 m

4 dB

267 m

323 m

388 m

506 m

5 dB

333 m

403 m

485 m

633 m

6 dB

400 m

484 m

583 m

759 m

7 dB

467 m

565 m

680 m

886 m

8 dB

533 m

645 m

777 m

1013 m

9 dB

600 m

726 m

874 m

1139 m

10 dB

667 m

806 m

971 m

1266 m

11 dB

733 m

887 m

1068 m

1392 m

12 dB

800 m

968 m

1165 m

1519 m

13 dB

867 m

1048 m

1262 m

1646 m

14 dB

933 m

1129 m

1359 m

1772 m

15 dB

1000 m

1210 m

1456 m

1899 m

16 dB

1067 m

1290 m

1553 m

2025 m

17 dB

1133 m

1371 m

1650 m

2152 m

18 dB

1200 m

1452 m

1748 m

2278 m

19 dB

1267 m

1532 m

1845 m

2405 m

20 dB

1333 m

1613 m

1942 m

2532 m

21 dB

1400 m

1694 m

2039 m

2658 m

22 dB

1467 m

1774 m

2136 m

2785 m

23 dB

1533 m

1855 m

2233 m

2911 m

24 dB

1600 m

1935 m

2330 m

3038 m

25 dB

1667 m

2016 m

2427 m

3165 m

26 dB

1733 m

2097 m

2524 m

3291 m

27 dB

1800 m

2177 m

2621 m

3418 m

28 dB

1867 m

2258 m

2718 m

3544 m

29 dB

1933 m

2339 m

2816 m

3671 m

30 dB

2000 m

2419 m

2913 m

3797 m

31 dB

2067 m

2500 m

3010 m

3924 m

32 dB

2133 m

2581 m

3107 m

4051 m

33 dB

2200 m

2661 m

3204 m

4177 m

34 dB

2267 m

2742 m

3301 m

4304 m

35 dB

2333 m

2823 m

3398 m

4430 m

36 dB

2400 m

2903 m

3495 m

4557 m

37 dB

2467 m

2984 m

3592 m

4684 m

38 dB

2533 m

3065 m

3689 m

4810 m

39 dB

2600 m

3145 m

3786 m

4937 m

40 dB

2667 m

3226 m

3883 m

5063 m

41 dB

2733 m

3306 m

3981 m

5190 m

42 dB

2800 m

3387 m

4078 m

5316 m

43 dB

2867 m

3468 m

4175 m

5443 m

44 dB

2933 m

3548 m

4272 m

5570 m

45 dB

3000 m

3629 m

4369 m

5696 m

46 dB

3067 m

3710 m

4466 m

5823 m

47 dB

3133 m

3790 m

4563 m

5949 m

48 dB

3200 m

3871 m

4660 m

6076 m

49 dB

3267 m

3952 m

4757 m

6203 m

50 dB

3333 m

4032 m

4854 m

6329 m

51 dB

3400 m

4113 m

4951 m

6456 m

52 dB

3467 m

4194 m

5049 m

6582 m

53 dB

3533 m

4274 m

5146 m

6709 m

54 dB

3600 m

4355 m

5243 m

6835 m

55 dB

3667 m

4435 m

5340 m

6962 m

56 dB

3733 m

4516 m

5437 m

7089 m

57 dB

3800 m

4597 m

5534 m

7215 m

58 dB

3867 m

4677 m

5631 m

7342 m

59 dB

3933 m

4758 m

5728 m

7468 m

60 dB

4000 m

4839 m

5825 m

7595 m

61 dB

4067 m

4919 m

5922 m

7722 m

62 dB

4133 m

5000 m

6019 m

7848 m

63 dB

4200 m

5081 m

6117 m

7975 m

64 dB

4267 m

5161 m

6214 m

8101 m

65 dB

4333 m

5242 m

6311 m

8228 m

66 dB

4400 m

5323 m

6408 m

8354 m

67 dB

4467 m

5403 m

6505 m

8481 m

68 dB

4533 m

5484 m

6602 m

8608 m

69 dB

4600 m

5565 m

6699 m

8734 m

70 dB

4667 m

5645 m

6796 m

8861 m

71 dB

4733 m

5726 m

6893 m

8987 m

72 dB

4800 m

5806 m

6990 m

9114 m

73 dB

4867 m

5887 m

7087 m

9241 m

74 dB

4933 m

5968 m

7184 m

9367 m

75 dB

5000 m

6048 m

7282 m

9494 m

76 dB

5067 m

6129 m

7379 m

9620 m

77 dB

5133 m

6210 m

7476 m

9747 m

78 dB

5200 m

6290 m

7573 m

9873 m

79 dB

5267 m

6371 m

7670 m

10000 m

80 dB

5333 m

6452 m

7767 m

10127 m

Conversion

Distance (Ø 0,4)

Atténuation

Distance (Ø 0,5)

Distance (Ø 0,6)

Distance (Ø 0,8)

0 m

0,0 dB

0 m

0 m

0 m

100 m

1,5 dB

121 m

146 m

190 m

200 m

3,0 dB

242 m

291 m

380 m

300 m

4,5 dB

363 m

437 m

570 m

400 m

6,0 dB

484 m

583 m

759 m

500 m

7,5 dB

605 m

728 m

949 m

600 m

9,0 dB

726 m

874 m

1139 m

700 m

10,5 dB

847 m

1019 m

1329 m

800 m

12,0 dB

968 m

1165 m

1519 m

900 m

13,5 dB

1089 m

1311 m

1709 m

1000 m

15,0 dB

1210 m

1456 m

1899 m

1100 m

16,5 dB

1331 m

1602 m

2089 m

1200 m

18,0 dB

1452 m

1748 m

2278 m

1300 m

19,5 dB

1573 m

1893 m

2468 m

1400 m

21,0 dB

1694 m

2039 m

2658 m

1500 m

22,5 dB

1815 m

2184 m

2848 m

1600 m

24,0 dB

1935 m

2330 m

3038 m

1700 m

25,5 dB

2056 m

2476 m

3228 m

1800 m

27,0 dB

2177 m

2621 m

3418 m

1900 m

28,5 dB

2298 m

2767 m

3608 m

2000 m

30,0 dB

2419 m

2913 m

3797 m

2100 m

31,5 dB

2540 m

3058 m

3987 m

2200 m

33,0 dB

2661 m

3204 m

4177 m

2300 m

34,5 dB

2782 m

3350 m

4367 m

2400 m

36,0 dB

2903 m

3495 m

4557 m

2500 m

37,5 dB

3024 m

3641 m

4747 m

2600 m

39,0 dB

3145 m

3786 m

4937 m

2700 m

40,5 dB

3266 m

3932 m

5127 m

2800 m

42,0 dB

3387 m

4078 m

5316 m

2900 m

43,5 dB

3508 m

4223 m

5506 m

3000 m

45,0 dB

3629 m

4369 m

5696 m

3100 m

46,5 dB

3750 m

4515 m

5886 m

3200 m

48,0 dB

3871 m

4660 m

6076 m

3300 m

49,5 dB

3992 m

4806 m

6266 m

3400 m

51,0 dB

4113 m

4951 m

6456 m

3500 m

52,5 dB

4234 m

5097 m

6646 m

3600 m

54,0 dB

4355 m

5243 m

6835 m

3700 m

55,5 dB

4476 m

5388 m

7025 m

3800 m

57,0 dB

4597 m

5534 m

7215 m

3900 m

58,5 dB

4718 m

5680 m

7405 m

4000 m

60,0 dB

4839 m

5825 m

7595 m

4100 m

61,5 dB

4960 m

5971 m

7785 m

4200 m

63,0 dB

5081 m

6117 m

7975 m

4300 m

64,5 dB

5202 m

6262 m

8165 m

4400 m

66,0 dB

5323 m

6408 m

8354 m

4500 m

67,5 dB

5444 m

6553 m

8544 m

4600 m

69,0 dB

5565 m

6699 m

8734 m

4700 m

70,5 dB

5685 m

6845 m

8924 m

4800 m

72,0 dB

5806 m

6990 m

9114 m

4900 m

73,5 dB

5927 m

7136 m

9304 m

5000 m

75,0 dB

6048 m

7282 m

9494 m

5100 m

76,5 dB

6169 m

7427 m

9684 m

5200 m

78,0 dB

6290 m

7573 m

9873 m

5300 m

79,5 dB

6411 m

7718 m

10063 m

5400 m

81,0 dB

6532 m

7864 m

10253 m

5500 m

82,5 dB

6653 m

8010 m

10443 m

5600 m

84,0 dB

6774 m

8155 m

10633 m

5700 m

85,5 dB

6895 m

8301 m

10823 m

5800 m

87,0 dB

7016 m

8447 m

11013 m

5900 m

88,5 dB

7137 m

8592 m

11203 m

6000 m

90,0 dB

7258 m

8738 m

11392 m

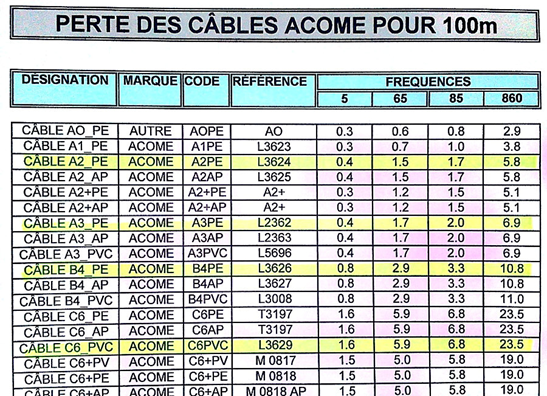

Pertes pour câble coaxial
